TSF-1(2,3)可调双金属片式疏水阀

通用型双金属疏水阀的四种功能：

  1. 排空气和不：输送管线的压力或重力使阀打开，迅速排除空气和水，缩短升温时间。
  2. 阻汽：进入阀腔中的蒸汽使双金属元件弯曲产生热拉力，并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化的。因此，在其压力范围内都能有效地工作。
  3. 排放冷凝水：冷凝水逐步渐降低了双金属元件的热拉力，使排放孔逐渐打开，冷凝水畅通无阻碍地排放。
  4. 起止回阀作用：阀球能在管线产生加流时，立即关闭排放孔，无须附加装置。

适用范围

当前疏水阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

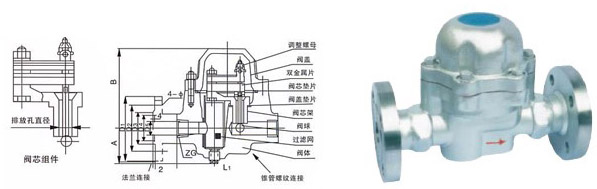

结构示意图

TSF-1(2,3)可调双金属片式疏水阀
TSF-1(2,3)可调双金属片式疏水阀

主要连接尺寸

型号 公称通径DN（mm） 尺寸
L H H1
TSF-1/2/3 15 110 130 35
20 110 130 35
25 110 130 35
SF-1/2/3 15 155 170 45
20 155 170 45
25 155 170 45

主要零件材料

零件名称 材料
阀体 碳钢
垫片
垫片 F304柔性石墨
阀芯组件 不锈钢
排放孔密封面 堆焊硬质合金
过滤网 不锈钢

主要外型连接尺寸

型号 公称通径DN（mm） 尺寸
L H D D1 D2 b f Z-Φd
SF-1/2/3-GF 15 230 180 95 65 45 14 2 4-Φ14
20 230 180 105 75 55 14 2 4-Φ14
25 230 185 115 85 65 14 2 4-Φ14
32 250 195 135 100 78 16 2 4-Φ18
40 250 200 145 110 85 16 3 4-Φ18
50 250 208 160 125 100 16 3 4-Φ18
TSF-1/2/3-GF 15 210 140 95 65 45 14 2 4-Φ14
20 210 145 105 75 55 14 2 4-Φ14
25 210 150 115 85 65 14 2 4-Φ14

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的TSF-1(2,3)可调双金属片式疏水阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
