CS17H,CS67H可调双金属片式疏水阀

主要特点

CS17H,CS67H可调双金属片式疏水阀结构独特、性能优良、排水量大、漏汽最小、排水温度可调节．过冷度在2℃左右，可排除大量冷空气和其它不凝汽体，不会产生汽堵现象。可更换内件，易于维修和调整。

适用范围

U7彩票当前疏水阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

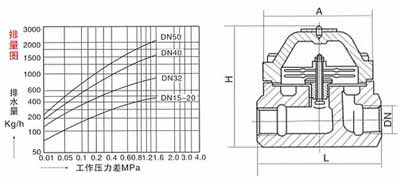

结构示意图

CS17H,CS67H可调双金属片式疏水阀结构示意图



主要零件材料

型号
项目		 CS17/47/67H-16/25/40C
阀体 碳钢
阀盖 碳钢
阀蕊 不锈钢
阀座 不锈钢
热敏元件 热双金属片
过滤器 不锈钢

主要性能规范



项 目		 型号 单位
CSl7H一16C
CS47H一16C
CS67H一16C		 CSl7H一25
CS47H一25
CS67H一2S		 CSl7H-40
CS47H-40
CS67H一40
公称压力 1.6 2,5 4．O MPa
壳体试验压力 2.4 3.8 6.0
最高工作压力 1.6 2.5 4.0
最高工作温度 203 220 247 ℃
最高允许温度 425 425 425
工作介质 蒸汽、凝结水

主要外型及连接尺寸

型号 公称通径DN 螺纹通径(mm) 承插连接(mm) 法兰连接(mm)
RC L H W L H W d T L H D K d C F N-Φ
CS17H-16C
CS47H-16C
CS67H-16C		 15 1/2 100 92 82 100 92 82 22 12 150 92 95 65 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 200 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18
CS17H-25
CS47H-25
CS67H-25		 15 1/2 100 92 82 100 92 82 22 12 150 92 95 65 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 200 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18
CS17H-40
CS47H-40
CS67H-40		 15 1/2 100 92 82 100 92 82 22 12 150 92 95 65 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 200 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的CS17H,CS67H可调双金属片式疏水阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
