美标夹套保温卡套旋塞阀

概述

美标夹套保温卡套旋塞阀是采用带通孔的塞体作为启闭件,塞体随阀杆转动,来实现启闭动作的阀门。塞体多为圆锥体,也有圆柱体的.结构简单、启闭迅速、流阻小、维修方便,密封性能好等特点。驱动方式: 手柄，蜗轮蜗杆传动，气动，电动。产品广泛应用于化工、石油、轻纺、水电、食品制药、医药、造纸等工业管道的系统控制。

适用范围

当前旋塞阀U7彩票广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

结构示意图

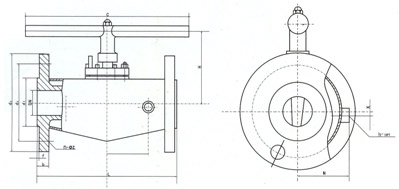

美标夹套保温卡套旋塞阀结构示意图

主要外形尺寸及连接尺寸

（加大法兰）口径4″及4″以上带蜗轮

DN	L	d1	d2	d3	b	f	c	H	K	M	N	N-ФZ
150Lb
1/2	108	51	79.5	108	11	2	300	150	0	25	35	4-15
3/4	117	73	98.5	127	11	2	300	155	0	25	40	4-15
1	127	92	120.5	152	12	2	300	160	0	25	45	4-19
11/4	140	92	120.5	152	13	2	350	160	0	25	50	4-19
11/2	165	127	152.5	190	15	2	400	190	0	40	70	4-19
2	178	127	152.5	190	16	2	500	200	0	40	70	4-19
21/2	190	127	152.5	190	18	2	500	220	0	40	80	4-19
3	203	157	190.5	279	19	2	500	230	0	40	100	8-19
4	229	216	241.5	279	22	2	/	380	0	50	100	8-22
5	254	216	241.5	279	24	2	/	460	0	50	120	8-22
6	267	270	298.5	343	26	2	/	520	0	50	150	8-22
8	292	324	362	406	29	2	/	580	0	80	170	12-25
10	330	381	432	483	31	2	/	620	0	80	190	12-25
12	356	413	476	533	32	2	/	680	0	80	200	12-29
300Lb
1/2	140	51	89	124	15	2	300	150	0	25	35	4-19
3/4	152	73	114.5	156	16	2	300	155	0	25	40	4-22
1	165	92	127	165	18	2	300	160	0	25	45	8-19
11/4	178	92	127	165	19	2	350	180	0	25	50	8-19
11/2	190	127	168.5	210	21	2	400	190	0	40	70	8-22
2	216	127	168.5	210	23	2	500	200	0	40	70	8-22
21/2	241	127	168.5	210	26	2	500	220	0	40	80	8-22
3	283	157	200	254	29	2	500	230	0	40	100	8-22
4	305	216	270	318	32	2	/	380	0	50	100	12-22
5	381	216	270	318	35	2	/	460	0	50	120	12-22
6	403	270	330	381	37	2	/	520	0	50	150	12-25
8	419	324	387.5	445	42	2	/	580	0	80	170	16-29
10	457	381	451	521	48	2	/	620	0	80	190	16-32
12	502	413	514.5	584	51	2	/	680	0	80	200	20-32
600Lb
1/2	165	51	89	124	22	7	300	150	0	25	50	4-19
3/4	190	73	114.5	156	23	7	300	155	0	25	50	4-22
1	216	92	127	165	25	7	300	160	0	25	50	8-19
11/4	229	92	127	165	28	7	350	180	0	25	60	8-19
11/2	241	127	168	210	30	7	400	190	0	40	80	8-22
2	292	127	168	210	33	7	500	200	0	40	80	8-22
21/2	330	127	168	210	36	7	500	220	0	40	90	8-22
3	356	157	216	273	39	7	/	230	0	40	110	8-25
4	432	216	292	356	45	7	/	380	0	50	110	12-29
5	508	216	292	356	52	7	/	460	0	50	130	12-29
6	559	270	349	419	55	7	/	520	0	50	160	12-32
8	660	324	432	508	63	7	/	580	0	80	180	16-35
10	787	381	489	559	71	7	/	620	0	80	200	20-35
12	838	413	527	603	74	7	/	680	0	80	210	20-38

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的美标夹套保温卡套旋塞阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
