单(双)冲洗旋塞阀

概述

单(双)冲洗旋塞阀，关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形;而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。

适用范围

当前旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

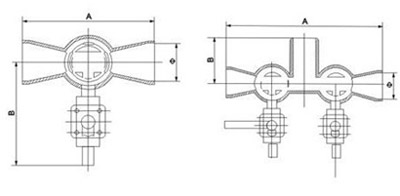

结构示意图

主要外形尺寸及连接尺寸

旋塞阀选用指南

U7彩票根据旋塞阀的结构特点和设计上所能达到的功能，建议按下列原则选用：

1. 用于分配介质和改变介质流动方向，其工作温度≤ 300°C，公称压力≤ 1.6 MPa、公称通径≤ 300 mm，建议选用三通旋塞阀。
2. 牛奶、果汁、啤酒等食品企业及制药厂等的设备和管路上，建议选用奥氏体不锈钢制的紧定式圆锥形旋塞阀。
3. 油田开采、天然气田开采、管道输送的支管、精炼和清洁设备中，公称压力级≤ CL300、公称通径≤ 300 mm、工作温度 ≤ 340°C，建议选用油封式圆锥形旋塞阀。
4. 油田开采、天然气田开采、管道输送的支管、精炼和清洁设备中，公称压力级≤ CL2500、公称通径≤ 900 mm、工作温度 ≤ 340°C，建议选用压力平衡式倒圆锥形旋塞阀。
5. 在大型化学工业中，含有腐蚀性介质的管路和设备上，要求开启或关闭速度较快的场合，对于以硝酸为基的介质，可选用1Cr18Ni9不锈钢制的聚四氟乙烯套筒密封圆锥形旋塞阀。
6. 在煤气、天然气、暖通系统的管路中和设备上，当公称压力≤ 1.0 MPa、公称通径≤ 200 mm，宜选用填料式圆锥形旋塞阀。
