ZHD气动多级调节阀

概述

ZHD气动薄膜多级调节阀采用的是多级笼式套筒阀芯或轴流迷宫型阀芯,多级减压,完全控制流过阀内的介质的流速,大幅度的降低了高压气体或者蒸汽在阀内产生的噪音,稳定的多级别降压有效使液体不会产生气蚀,是使用在高压介质场所性能稳定的控制阀U7彩票,可选择多弹簧气动薄膜机构或电动执行机构等。

标准规格

阀体型式:直通锻造阀体
阀芯型式:多级节流阀芯
公称通径:DN20~200 NPS 3/4〞~ 8〞
公称压力:PN160 ~ 420 CLASS 900LB ~2500LB
连接方式:法兰:FF、RF、MF、RTJ
焊接:SW、BW
阀盖形式:标准型(-5℃~230℃)、
散热片型(-45℃~大于230℃场合)、
低温加长型(-196℃~ -45℃)
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫:金属夹石墨密封垫
执行机构:气动:多弹簧薄膜执行机构 、活塞式执行机构
电动:3810L系列智能型执行机构、PSL系列智能型执行机构
U7彩票 表面涂漆:绿色 丙稀酸聚胺酯磁漆

型号编制

Z 执行机构 H 结构形式 -公称压力 阀体材质 公称通径
Z系列调节阀 J:气动薄膜执行机构
H:气动活塞执行机构
R:电动3810L执行机构
D:电动PSL执行机构
H直行程

D:多级套筒调节阀
G:轴流迷宫调节阀

PN160=160
CL1500LB=1500 LB

C=A105
LC=LF2
P=F304
PL=F304L
R=F316
RL=F316L
D=特殊材质

DN25= DN25
U7彩票 NPS1〞=NPS1〞

如:Z型气动薄膜多级套筒调节阀,压力PN160,阀体材料为A105,公称通径DN50,型号为:ZJHD-160 DN50

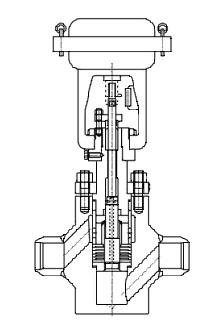

ZHD气动多级调节阀 型号编制

设计特点

  1. 高压差范围内连续调节
  2. 采用多级节流介质逐渐减压,每级压降都在汽化压力之上,抗汽蚀,噪音低。
  3. 阀芯采用非平衡式结构,锥面密封,密封效果好。
  4. 套筒结构为多孔笼式,严格按所需调节特性排列,调节性能好。
  5. 阀芯上下均设有导向,调节平衡,无振动,自清能力强。
  6. 密封面堆焊硬质合金,阀芯(杆)表面喷涂硬质合金材料,耐冲蚀,寿命长。

应用

  1. 锅炉给水旁路作为启动或低负荷运行时候给水调节。
  2. 给水再循环旁路调节(最小流量调节阀)。
  3. 高压旁路喷水减温,过热器喷水减温。
  4. 其他高压差环境下介质调节。

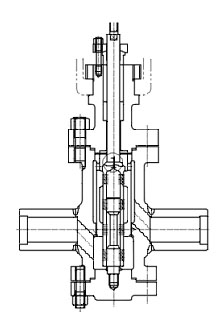

ZHD气动多级调节阀 型号编制

设计特点

  1. 介质轴向流动,经过多级节流盘逐渐降压,在承受大压差时抗汽蚀,降噪音。
  2. 阀芯可设计为平衡事和非平衡式,平衡式在平衡孔处设有密封圈。
  3. 阀座为锥形密封面,在阀门关闭时,实现可靠密封。
  4. 密封面堆焊硬质合金,阀芯(杆)表面喷涂硬质合金材料,耐冲蚀,寿命长。

应用

  1. 汽机高压内、外缸导管,主调节阀等疏水。
  2. 汽机中压缸、中压调节阀、低压缸以及各抽气系统疏水。
  3. 锅炉过热器喷水减温。
  4. 高压旁路、各种减温系统高压差喷水。
  5. 给水再循环、给水旁路阀、定期排污系统等。
  6. 其他高压差环境下介质调节。


U7彩票 注:如需详细的结构尺寸和内件材料等,请提供详细的技术参数致电U7彩票。

温馨提示:
本文中所有文字、数据、图片均只适用于参考。需要查看更多的ZHD气动多级调节阀性能参数、结构尺寸参数、价格等详情,或要求印刷样本,请联系我们
