YFG型法兰过滤器广泛用于蒸汽、空气、水、油品等多种介质的管线中；此类过滤器U7彩票保护管线系统各种设备、水泵、阀门等；免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。

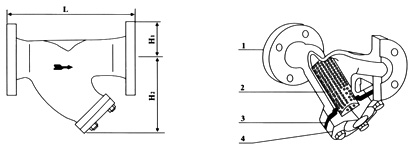

| 要主零件部件材料表 | Code 序号 |
Parts 零件名称 |
Materials 材料 |
|---|---|---|---|
| 1 | Bodv 阀体 |
CarbonsteelStainlessSteel 碳钢、不锈钢 |
|
| 2 | Filter Core Net 滤芯网 |
Stainless Steel 不锈钢 |
|
| 3 | Gasket 垫片 |
Metal graphite 金属石墨 |
|
| 4 | Gauze Filter Cap 滤网盖 |
CarbonsteeIStainlessSteel 碳钢、不锈钢 |
| Model 产品型号 |
Nominal Diameter(DN) 公称通径 |
Connection 连接方式 |
Nominal Pressure fMPa) 公称压力 |
Max．Allowable TMP(℃) 最高允许温度 |
External Dimensions(mm)外形尺寸 | ||
|---|---|---|---|---|---|---|---|
| L | H1 | H2 | |||||
| YFG | 15—20 25 |
Flange法兰 | 1.6—4.0 | 425 | 160 150 |
53 58 |
70 95 |
| YFG | 32 | Flange法兰 | 1.6—4．O | 425 | 1 80 | 73 | 120 |
| YFG | 40 | Flange法兰 | 1.6—4.0 | 425 | 200 | 75 | 1 35 |
| YFG | 50 | Flange法兰 | 1.6—4.0 | 425 | 230 | 80 | 1 65 |
| YFG | 65 | Flange法兰 | 1.6—4.0 | 425 | 270 | 93 | 1 80 |
| YFG | 80 | Flange法兰 | 1.6—4．O | 425 | 290 | 1 00 | 1 89 |
| YFG | 1 00 | Flange法兰 | 1.6—4.0 | 425 | 310 | 1 1 0 | 235 |
| YFG | 125 | Flange法兰 | 1.6—4.0 | 425 | 400 | 125 | 280 |
| YFG | 1 50 | Flange法兰 | 1.6—4.0 | 425 | 430 | 143 | 345 |
| YFG | 200 | Flange法兰 | 1.6—4．O | 425 | 500 | 170 | 410 |
| YFG | 250 | Flange法兰 | 1.6—4.0 | 425 | 590 | 203 | 610 |
| YFG | 300 | Flange法兰 | 1.6—4.0 | 425 | 650 | 230 | 690 |
| YFG | 350 | Flange法兰 | 1.6—4.0 | 425 | 700 | 255 | 780 |
