定位器中基本自控元件介绍--电/气转换器原理

随着仪表技术的发展，气动仪表领域已逐步被电动仪表和计算机控制所占领，现在只有在一些特殊的场合还在使用气动仪表，作为仪表中的阀门附件“定位器”也由原来的气动阀门（P/P）定位器逐步由电/气（E/P）阀门定位器所代替。
U7彩票 那么在电/气阀门定位器中输入的电信号是如何转换成气信号的呢？我们以SAMSON 6111 型电/气转换器为例介绍一下它的工作原理(见图1)：

U7彩票 图1 Function Diagram of 6111

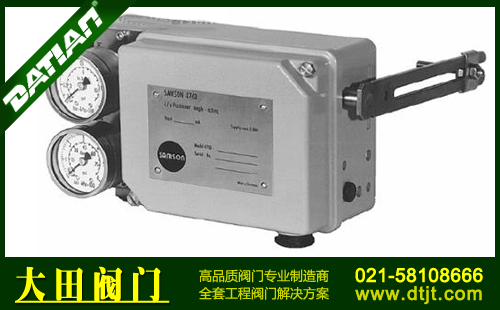

U7彩票 图1A Type 4763

气动功率放大器（8）在设计时；选用合适的弹簧力（8.2），使当输入信号为0 mA 时保持输出PA 在100mbar ，这样输出的压力通过恒节流孔（8.4）使喷嘴（7）内有一定的背压。

当输入的信号增加时；通电的线圈（2）切割永久磁铁（3）的磁力线，产生向上的力→挡板（6）靠近喷嘴（7）使背压（PK）增加→膜片（8.3）↓→打开阀芯（8.5）→输出PA↑。
当输入信号减少时；挡板（6）离开喷嘴（7）→背压（PK）减少→输出压力（PA）作用下膜片（8.3）↑→阀芯（8.5）关死→输出压力通过阀芯（8.5）释放。
当PA 同PK 平衡时输出压力保持不变；这时电信号在线圈（2）中产生的力也同背压（PK）取得平衡。
U7彩票 这样输入的电信号就转换成气信号了。
