自力式流量调节阀工作原理

自力式流量调节阀，这种阀的动作原理如图1所示。在阀门的管道中有一个靶板9，直接受到介质的作用。介质对靶板的作用力是可以计算出来的。从流体力学的计算公式，可以知道作用力的大小和靶板的面积成正比，而和体积流量的平方也成正比，即流量的变化对作用力的影响极大。当靶板的尺寸确定后，流体对靶板的作用力还与靶板及靶室的几何形状、介质的密度、流体的雷诺数等因素有关。

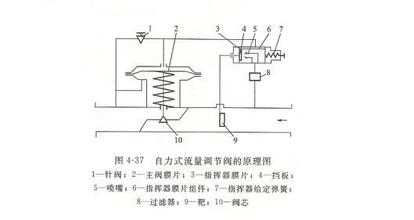

图1 自力式流量调节阀原理图
1— 针阀 2—主阀膜片 3—指挥器膜片 4—挡板 5—喷嘴 6—指挥器膜片组建 7—指挥器给定弹簧 8—过滤器 9—靶板 10—阀芯
U7彩票 当管道中的流量增大时，作用在靶板9上的力立刻增大，通过杠杆传到指挥器膜片3上的力、大于指挥器给定弹簧7的力，使指挥器膜片组件6向右移动，挡板4靠近喷嘴5， 指挥器输出的压力减小，通到主阀膜片2上的压力随着降低，阀芯10的流通截面减小，流 量也就减少，直到这一流量作用在靶板上的力传到指挥器内，与给定弹簧7的力相平衡 为止。当管道流量减小时，作用过程则相反。
