旋启式止回阀结构改进

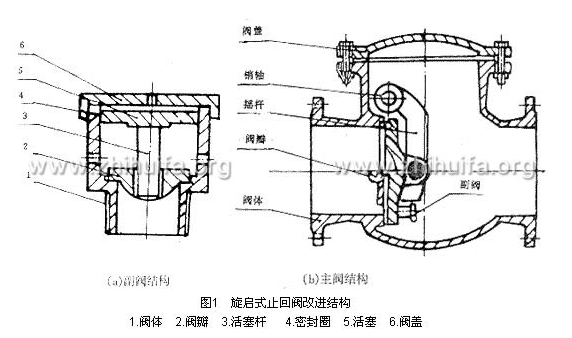

在原旋启式止回阀U7彩票阀瓣上增设缓闭副阀(图1)。副阀安装在主阀阀瓣下侧或两侧且用螺纹联接，介质正常流动阀门开启时，介质压力将副 阀打开，介质通过副阀小孔流入主阀出口端，使主阀进水口端卸压，主阀阀瓣开启，主阀前后压力趋于平衡；介质逆流时，主阀阀瓣在逆流介质作用下快速关闭，而副阀阀体上部为缓冲缸，副阀阀盖旋入阀体上部其盖上有一小孔，副阀阀瓣与其活塞杆空套有一定间隙，活塞与缓冲缸之间采用O型橡胶圈密封，活塞下部与阀瓣之间为平面密封；当副阀阀瓣随主阀阀瓣关闭而关闭时，因副阀阀盖小孔的作用，介质通过小孔逐渐流入副阀缓冲缸上腔体，一部分介质通过副阀阀瓣与活塞杆之间的间隙倒流，故副阀活塞是缓慢关闭的。该结构主阀的关闭相当于快关阶段，副阀的 缓慢关闭相当于慢关阶段，依据泵站机组水力和机械过渡机理说明该结构设计能有 效地防止水锤升压。
