蝶阀的几种密封原理

1、单偏心密封碟阀的密封原理

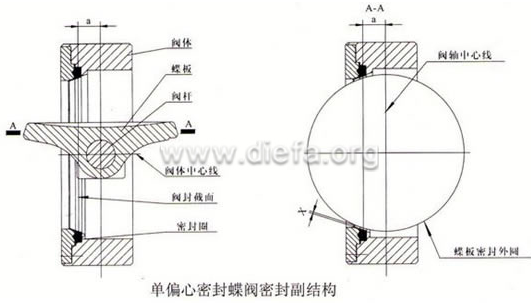

单偏心密封碟阀的密封原理图

2、双偏心密封蝶阀的密封原理

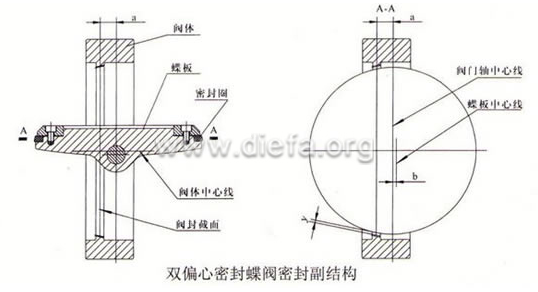

双偏心密封蝶阀的密封原理图

由于在单偏心碟阀的基础上将蝶板的回转中心（既阀门轴中心）与阀体中心线形成尺寸b偏置，使得蝶阀在开启过程中，蝶板的密封面会比单偏心密封蝶阀更快地脱离阀座密封面，蝶板转动至8°～12°时，蝶板密封面完全脱离阀座密封，完全开启时，两密封面之间形成一个更大的间隙y，该类蝶阀的设计，大大降低了两密封面之间的机械磨损及拥挤压变形，使蝶阀的密封性能更为提高。
U7彩票 由于蝶板的回转中心（即阀门轴中心）与蝶板密封截面按a偏心设置，使得蝶阀在开启过程中，蝶板密封面逐渐脱离阀座密封面，蝶板转动至20°～25°时，蝶板密封面完全脱离阀座密封面，完全开启时，两密封面之间形成间隙x，从而使得蝶阀在启闭过程中，两密封面之间相对机械磨损及挤压大为降低，从而保证了蝶阀的密封。

3、三偏心密封蝶阀的密封原理

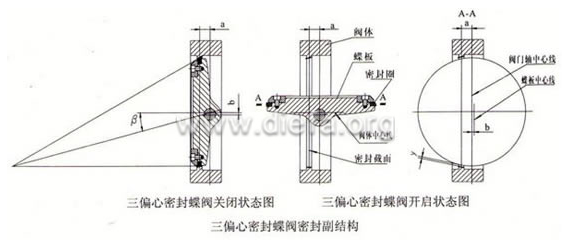

三偏心密封蝶阀的密封原理图

由于在双偏心蝶阀的基础上将阀座中心线再与阀体中心线形成一个β角偏置，使得蝶阀在启阀过程中，蝶板的密封面在开启瞬间立即脱离阀座密封面，而在关闭瞬间才会接触并压紧阀座密封面。当完全开启时，两密封面之间形成一个与双偏心密封蝶阀相同的间隙y，该类蝶阀的设计，彻底消除了两密封面之间的机械磨损和擦伤，使蝶阀的密封性能和使用寿命都得到大大提高。

4、变偏心密封蝶阀的密封原理

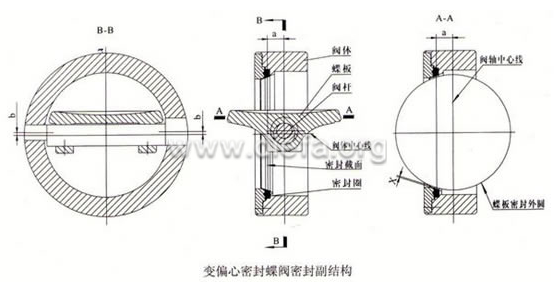

变偏心密封蝶阀的密封原理图

变偏心蝶阀的独特之处在于安装蝶板的阀杆轴是一个三段轴式结构，此三段轴式阀杆两段轴段同心，而中心段轴中心线与两端轴线偏离一个中心距，蝶板就安装在中间轴段上。这样的偏心结构使得蝶板在全开位置时成为双偏心状，而在蝶板转动到关闭位置时则成为单偏心状。由于偏心轴的作用，在接近关闭时，蝶板向阀座的密封锥面内移进一个距离，蝶板与阀座的密封的密封面相吻合达到可靠的密封性能。
