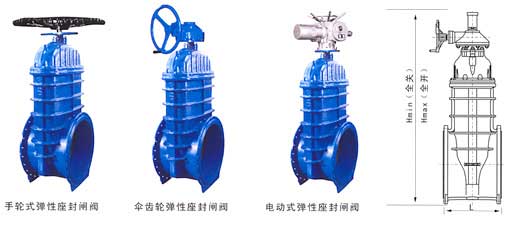

大口径弹性座封闸阀采用最优质的球墨铸铁或碳钢铸造而成，具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动执行机构。密封、防锈功能极佳，安全可靠，使用寿命长。可立式卧式安装，此大口径弹性座封闸阀U7彩票广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。
| NO. | 零件名称 | 材质 |
|---|---|---|
| 1 | 阀体 | 灰铸铁、球墨铸铁、铸钢 |
| 2 | 闸板 | 球墨铸铁外覆三元乙丙或丁腈橡胶 |
| 3 | 内六角螺栓 | 碳化处理 |
| 4 | 密封圈 | 三元乙丙或丁腈橡胶 |
| 5 | 阀盖 | 灰铸铁、球墨球铁、铸钢 |
| 6 | 阀杆 | 不锈钢 |
| 7 | “O”形密封圈 | 丁腈橡胶 |
| 8 | 止推轴承 | 锡青铜 |
| 9 | 螺栓 | 碳钢、合金钢 |
| 10 | 压盖 | 球墨铸铁、铸钢 |
| 11 | 防尘罩 | 丁腈橡胶 |
| 12 | 手轮 | 可锻铸铁 |
| DN | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
|---|---|---|---|---|---|---|---|
| L | 457 | 508 | 660 | 720 | 780 | 840 | 960 |
| Hmin（全关） | 1480 | 1665 | 2200 | 2800 | 2800 | 3000 | 3000 |
| Hmax（全开） | 165 | 1900 | 2350 | 2950 | 2950 | 3150 | 3150 |
| H（电动） | 电动装置可由用户指定 | ||||||
