排空止回阀

用途

排空止回阀安装在火电机组的高压给水泵出口管道上,防止给水倒流,保护给水泵.该阀配合水泵最小流量自动再循环旁阀工作,当给水泵在低负荷或者出口截门关闭状态时,自动再循环旁路阀应处于开启位置,以保证水泵的安全运行.当空排止回阀U7彩票开启时,再循环旁路阀就自动关闭.

作用原理及结构特点

打开出口阀，给水泵启动，给水达到一定的压力后，空排止回阀的阀芯自动升起，推离阀座，给水即流出。同时阀芯连杆拔动排空口阀片封闭排空口。当给水泵流量减小时，阀芯下落，推动连杆拔开排空阀片，开启再循环门维持水泵最小流量。当停泵时，阀芯自动下落关闭通道，从而防止高压水锤对给水系统的破坏。

作用原理

打开出口阀,给水泵启动,给水达到一定的压力后,阀瓣在给水压力的作用下升一定的高度,推离阀座,给水即流出.同时由于阀瓣的上升,带动连杆转动,拨动排空口阀片,使再循环的刀片式活门向下移动,关闭排空口,当给水流量减少时,阀瓣下落,推动连杆拨开排空阀片,开启再循环门维持水泵最小的允许流量,当停泵时,阀瓣自动下落,关闭阀口通道,防止高压水锤给水系统的破坏.

结构特点

1. 该阀配合再循环旁路阀工作,维持系统的安全运行.
2. 主阀瓣上下移动,介质倒流时,借助介质压力及弹簧作用下关闭通道,此时旁路阀开启,当主阀瓣全开时,旁路阀关闭.
3. 阀瓣密封采用不锈钢堆焊而成,耐磨,抗擦伤性强,密封可靠.
4. 阀门应垂直安装.

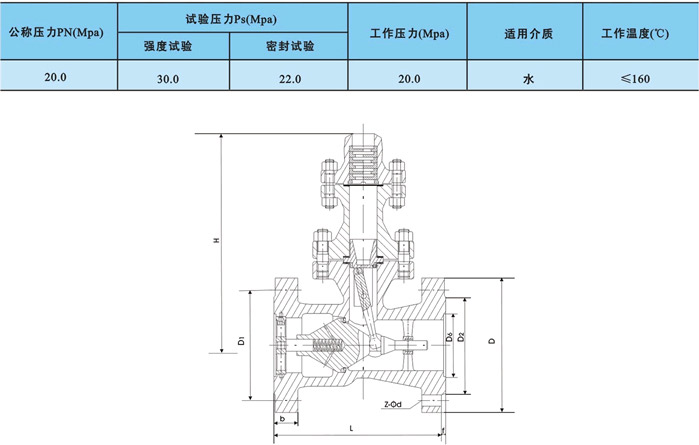

主要性能规范

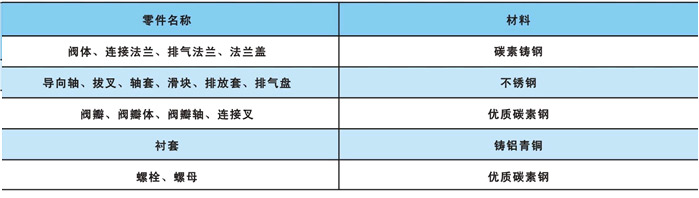

主要零件材料

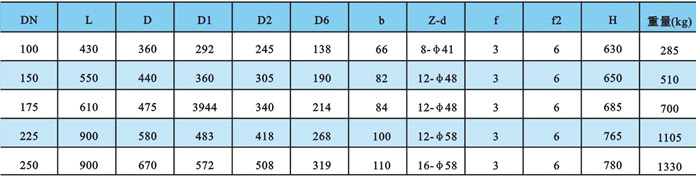

主要连接尺寸
